先看看效果图

选择数字“3”作为案例中的元素，是因为新像素的课程已经全面进入3.0啦，嘻嘻(≧∇≦)ﾉ

好啦，我们直接进入正题：

一、建模部分

1、我们想要制作出比较满意的字体效果，需要在Ai中制作文字“3”路径，缺口部分在路径查找器中使用布尔运算;

2、路径做好之后，需要存储为illustrator8，这是C4D能够兼容的版本;

3、打开C4D，在右上角“文件”中选择“合并对象”，导入刚才存储的Ai文件;

导入时的缩放尺寸，根据个人的需要来定;

4、我们看到Ai里的内容在C4D中以样条线的方式显示，我们点中图层，在下方修改位置坐标均为0，让内容处于坐标原点;

选中文字组及组内子图层，右键——连接对象+删除;

5、将样条线命名为“中间部分”，复制文字样条命名为“镂空”，切换点模式，右键——创建轮廓，向内部创建轮廓;

再次复制“中间部分”样条，采用同样的方法，向外部创建轮廓，命名为“凸起”;

6、对这些样条添加挤压生成器，并且分别调整挤压的参数(挤压的厚度)，然后调整相应的位置;

将“镂空”和“凸起”分别进行复制，并且调整位置;

7、样条工具组中新建“齿轮”，根据需要修改嵌体的类型及其它参数;

对齿轮样条添加挤压生成器，使用同样的方法制作多个齿轮，并且调整齿轮的挤压厚度和摆放位置;

8、螺丝用圆柱制作，新建圆柱，C掉，在点模式下右键——优化，接着切换线模式，选择边缘线进行右键——倒角;

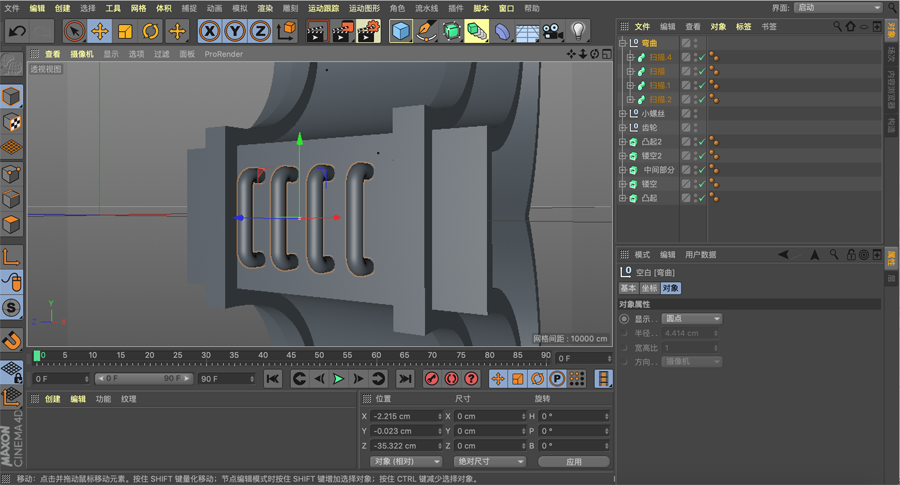

9、新建矩形样条，调整尺寸，勾选圆角，C掉，去掉闭合样条，然后调节点的位置(也可以用画笔工具直接绘制出样条线);

新建圆环作为截面，调节圆环的尺寸，添加扫描生成器;

同样的方法， 制作出正面的弯曲部件;

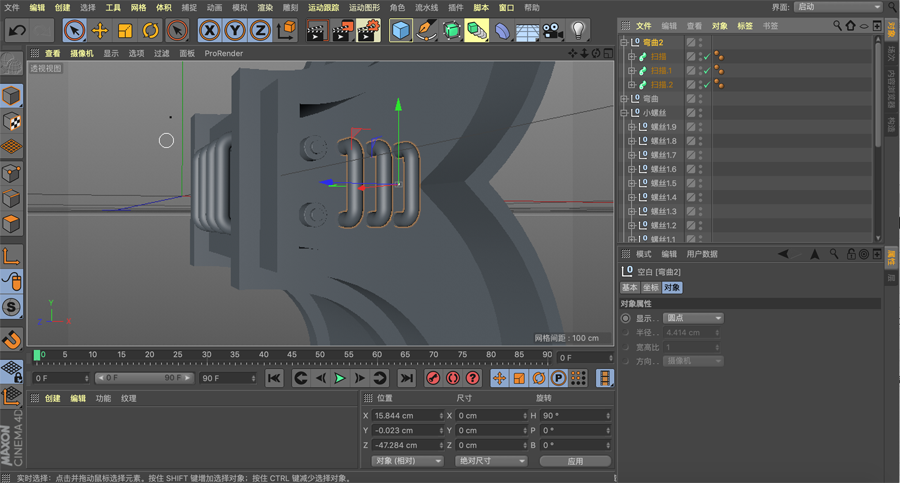

10、新建螺旋样条线，调整螺旋的属性参数，新建圆环作为截面，添加扫描生成器。新建圆柱作为中间的杆，整体群组命名为“链接”;

11、切换正视图，用画笔工具绘制出样条;

新建螺旋，截面为圆环，添加扫描。新建样条约束变形器，让扫描与样条约束群组。点击样条约束变形器，将“样条”指定给刚才绘制的样条，“轴向”根据螺旋的方向来定，模式改为“保持长度”，这样不会变形;

(要注意一点：添加样条约束后，对象的移动需要选择样条进行调节)

12、用步骤8相同的方式制作发光螺旋的顶部和底部;

13、新建圆柱和平面作为地面，再次创建平面旋转角度作为墙面;

新建立方体，添加克隆，模式选择“网格排列”，根据需要调节数量和尺寸，然后用同样的方式制作另一面墙;

14、接下来我们需要制作锁链，先新建一个矩形样条，调整圆角和宽高，截面为圆环，添加扫描。然后对扫描添加克隆，保持模式为“线性”，调节位置，旋转P改为90度;

(若是发现旋转P改为90度后出错了，是因为最初新建的矩形没有在坐标原点)

将做好的扫描整体进行复制，放在机械字上;

用画笔工具绘制样条作为路径，对克隆的锁链添加样条约束变形器，根据需要调整克隆的数量，样条约束的模式选择保持长度;

用同样的方法制作出机械字右侧的锁链，地面固定锁链的部分用圆柱来做;

二、材质部分

1、新建材质球，颜色改为红色，漫射通道中纹理改为噪波，全局缩放调整为3%，然后调节混合强度;

反射通道添加GGX，层菲涅耳中选择绝缘体，适当调节粗糙度和亮度;

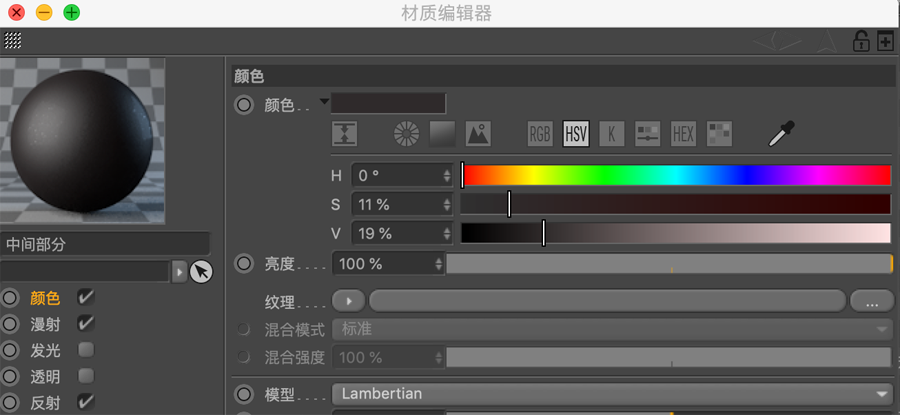

复制红色材质球，修改颜色作为中间部分的材质，适当调整反射亮度;

2、新建材质球，颜色修改成深色，纹理添加各向异性。漫射通道添加噪波，调节全局缩放及混合强度。

反射添加GGX，层颜色中纹理添加菲涅耳，调整亮度、混合强度及粗糙度。将金属材质球赋予给锁链、齿轮、螺丝等;

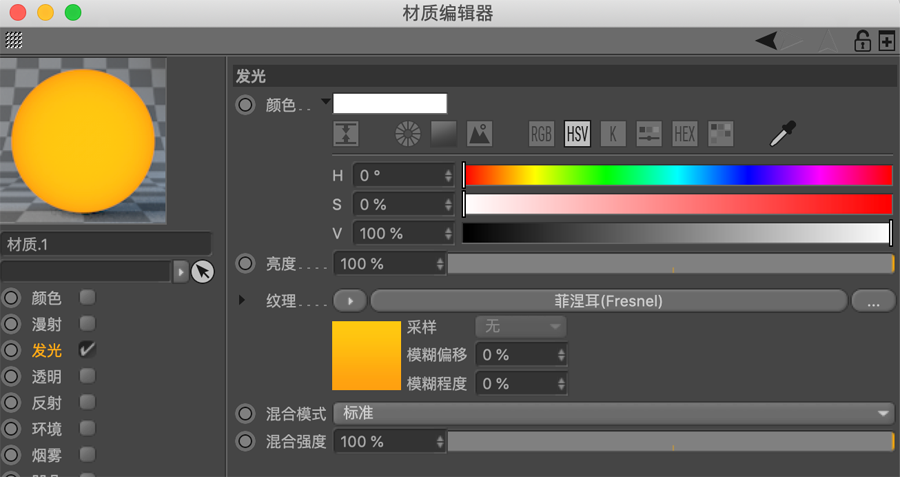

3、新建材质球，只勾选发光通道，纹理勾选菲涅耳，分别调整渐变两端的颜色;

4、新建材质球，修改颜色，漫射通道和凹凸通道均添加噪波，并分别调整全局缩放、强度的参数，将材质球赋予在地面及背景上;

三、灯光和渲染部分

1、新建天空，创建材质球，只勾选发光通道，在纹理中添加一张hdr贴图;

2、新建平面作为反光板，赋予发光材质球。选中三个反光板，添加合成标签，将摄像机可见去掉;

3、根据需要添加灯光，投影改为区域，细节中衰减改为平方倒数——物理精度。

4、打摄像机，固定好视角。打开渲染设置，添加全局光照、环境吸收(若觉得很黑，环境吸收颜色调浅一点)，设置好出图预设参数，进行渲染;

四、后期调色部分

将渲染出来的图导入PS进行后期调色，再加点装饰元素，效果图如下：

呼呼，今天的文字和图片还是比较多的，但总体来说并不算难。这篇教程主要考察的是挤压、扫描、样条约束、克隆的运用，大家在做的时候多思考，要擅于将复杂的问题简单化。
