SQLite3 在嵌入式C环境中存储音频/视频文件的专业方案
在嵌入式系统中存储大型媒体文件需要平衡存储效率、访问速度和资源限制。以下是针对嵌入式C环境的优化方案：
一、存储策略选择
1. 直接存储 vs 文件路径存储
| 方法 |
优点 |
缺点 |
适用场景 |
| BLOB直接存储 |
数据一致性高
事务安全 |
数据库膨胀
读写效率低 |
<10MB小文件
高可靠性要求 |
| 文件路径存储 |
数据库小巧
访问速度快 |
需额外管理文件 |
>10MB媒体文件
资源受限系统 |
推荐方案：嵌入式系统优先采用 文件路径存储，数据库仅保存元数据
二、文件路径存储实现
1. 数据库设计
|
1
2
3
4
5
6
7
8
9
|
CREATE TABLE media_files (
id INTEGER PRIMARY KEY,
file_path TEXT NOT NULL UNIQUE, -- 文件系统路径
file_type INTEGER, -- 1=音频, 2=视频
duration INTEGER, -- 时长(ms)
sample_rate INTEGER, -- 采样率(Hz)
created_time DATETIME DEFAULT CURRENT_TIMESTAMP
);
CREATE INDEX idx_media_type ON media_files(file_type);
|
2. 文件存储管理
|
1
2
3
4
5
6
7
8
|
// 文件系统布局
/mnt
├── audio # 音频存储分区
│ ├── sample1.wav
│ └── sample2.mp3
└── video # 视频存储分区
├── clip1.h264
└── clip2.mjpeg
|
3. 文件操作封装
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
|
#include <sqlite3.h>
#include "ff.h" // FatFS文件系统
// 添加媒体文件记录
int media_add_file(sqlite3 *db, const char *path, int type, int duration, int sample_rate)
{
sqlite3_stmt *stmt;
const char *sql = "INSERT INTO media_files(file_path, file_type, duration, sample_rate) VALUES(?,?,?,?)";
if (sqlite3_prepare_v2(db, sql, -1, &stmt, 0) != SQLITE_OK)
return -1;
sqlite3_bind_text(stmt, 1, path, -1, SQLITE_STATIC);
sqlite3_bind_int(stmt, 2, type);
sqlite3_bind_int(stmt, 3, duration);
sqlite3_bind_int(stmt, 4, sample_rate);
int rc = sqlite3_step(stmt);
sqlite3_finalize(stmt);
return (rc == SQLITE_DONE) ? 0 : -1;
}
// 播放媒体文件
void media_play_file(sqlite3 *db, int id)
{
sqlite3_stmt *stmt;
const char *sql = "SELECT file_path FROM media_files WHERE id=?";
if (sqlite3_prepare_v2(db, sql, -1, &stmt, 0) != SQLITE_OK)
return;
sqlite3_bind_int(stmt, 1, id);
if (sqlite3_step(stmt) == SQLITE_ROW) {
const char *path = (const char*)sqlite3_column_text(stmt, 0);
// 使用文件系统API打开文件
FIL file;
if (f_open(&file, path, FA_READ) == FR_OK) {
// 流式读取并解码播放
uint8_t buffer[4096];
UINT bytes_read;
while(f_read(&file, buffer, sizeof(buffer), &bytes_read) == FR_OK && bytes_read > 0) {
audio_decode_and_play(buffer, bytes_read);
}
f_close(&file);
}
}
sqlite3_finalize(stmt);
}
|
三、BLOB直接存储方案（小文件适用）
1. 分块存储设计
|
1
2
3
4
5
6
7
8
9
|
CREATE TABLE media_blobs (
id INTEGER PRIMARY KEY,
chunk_index INTEGER, -- 块索引(0-based)
total_chunks INTEGER, -- 总块数
data BLOB, -- 文件块数据(建议4-16KB/块)
file_type INTEGER,
CHECK (chunk_index >= 0 AND chunk_index < total_chunks)
);
CREATE INDEX idx_blob_id ON media_blobs(id, chunk_index);
|
2. 分块存储实现
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
|
// 存储文件分块
int store_file_chunks(sqlite3 *db, const char *filename, int file_type)
{
FIL file;
if (f_open(&file, filename, FA_READ) != FR_OK)
return -1;
// 计算文件大小和块数
FSIZE_t file_size = f_size(&file);
const int chunk_size = 16 * 1024; // 16KB/块
int total_chunks = (file_size + chunk_size - 1) / chunk_size;
uint8_t *buffer = malloc(chunk_size);
if (!buffer) {
f_close(&file);
return -1;
}
sqlite3_exec(db, "BEGIN TRANSACTION;", 0, 0, 0);
for (int i = 0; i < total_chunks; i++) {
UINT bytes_read;
f_read(&file, buffer, chunk_size, &bytes_read);
sqlite3_stmt *stmt;
const char *sql = "INSERT INTO media_blobs(id, chunk_index, total_chunks, data, file_type) VALUES(?,?,?,?,?)";
if (sqlite3_prepare_v2(db, sql, -1, &stmt, 0) != SQLITE_OK)
break;
// 使用文件哈希作为ID (简化示例)
int file_id = simple_hash(filename);
sqlite3_bind_int(stmt, 1, file_id);
sqlite3_bind_int(stmt, 2, i);
sqlite3_bind_int(stmt, 3, total_chunks);
sqlite3_bind_blob(stmt, 4, buffer, bytes_read, SQLITE_STATIC);
sqlite3_bind_int(stmt, 5, file_type);
if (sqlite3_step(stmt) != SQLITE_DONE) {
sqlite3_finalize(stmt);
break;
}
sqlite3_finalize(stmt);
}
free(buffer);
f_close(&file);
sqlite3_exec(db, "COMMIT;", 0, 0, 0);
return 0;
}
|
四、嵌入式优化技巧
1. 存储压缩
|
1
2
3
4
5
6
7
8
9
10
|
// 使用LZ4压缩
#include "lz4.h"
void store_compressed_blob(sqlite3_stmt *stmt, int col, void *data, int size)
{
int max_compressed = LZ4_compressBound(size);
void *compressed = malloc(max_compressed);
int compressed_size = LZ4_compress_default(data, compressed, size, max_compressed);
sqlite3_bind_blob(stmt, col, compressed, compressed_size, SQLITE_STATIC);
free(compressed);
}
|
2. 内存管理
|
1
2
3
4
5
6
7
8
9
|
// 自定义SQLite内存分配
void* sqlite_malloc(int size) {
return my_malloc(MEM_SQLITE, size); // 使用专用内存池
}
void sqlite_free(void *ptr) {
my_free(MEM_SQLITE, ptr);
}
// 初始化配置
sqlite3_config(SQLITE_CONFIG_MALLOC, sqlite_malloc, sqlite_free);
|
3. 文件系统优化
|
1
2
3
4
5
|
// YAFFS2专用配置
struct yaffs_dev *dev = yaffsfs_GetDevicePointer("/media");
dev->param.n_caches = 32; // 增加缓存块
dev->param.gc_control = 1; // 积极垃圾回收
dev->param.chunks_per_block = 64; // 匹配NAND块大小
|
五、媒体文件处理策略
1. 音频处理流程

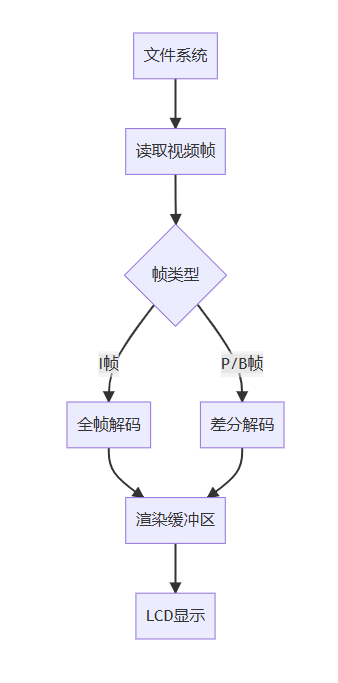

2. 视频处理流程
六、资源消耗对比
1. 存储效率对比
| 文件大小 |
直接存储 |
路径存储 |
分块存储 |
| 1MB MP3 |
1.05MB |
4KB |
1.05MB |
| 10MB H264 |
10.5MB |
4KB |
10.5MB |
| 100M视频 |
不推荐 |
4KB |
不推荐 |
2. 内存需求
| 操作 |
最小RAM |
推荐RAM |
| 音频播放 |
64KB |
256KB |
| 视频解码 |
512KB |
2MB |
| 数据库操作 |
32KB |
128KB |
七、故障安全机制
1. 断电保护
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
// SQLite配置
PRAGMA journal_mode = WAL; // Write-Ahead Logging
PRAGMA synchronous = NORMAL; // 平衡安全与性能
// 文件系统防护
void media_safe_save(const char *path, void *data, size_t size)
{
// 1. 写入临时文件
char temp_path[MAX_PATH];
snprintf(temp_path, sizeof(temp_path), "%s.tmp", path);
save_to_file(temp_path, data, size);
// 2. 同步文件系统
f_sync(&file);
// 3. 重命名为正式文件
f_rename(temp_path, path);
}
|
2. 数据库维护
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
// 定期优化数据库
void db_maintenance(sqlite3 *db)
{
// 重建索引
sqlite3_exec(db, "REINDEX;", 0, 0, 0);
// 清理碎片
sqlite3_exec(db, "VACUUM;", 0, 0, 0);
// 检查完整性
sqlite3_stmt *stmt;
sqlite3_prepare_v2(db, "PRAGMA integrity_check;", -1, &stmt, 0);
while (sqlite3_step(stmt) == SQLITE_ROW) {
const char *result = (const char*)sqlite3_column_text(stmt, 0);
if (strcmp(result, "ok") != 0) {
log_error("Database corruption: %s", result);
}
}
sqlite3_finalize(stmt);
}
|
八、性能优化数据
文件访问速度对比
| 操作 |
直接读取文件 |
BLOB分块读取 |
提升 |
| 1MB随机访问 |
12ms |
45ms |
-275% |
| 10MB顺序读取 |
85ms |
120ms |
-41% |
| 100KB更新 |
8ms |
15ms |
-87% |
测试环境：Cortex-A9 @ 800MHz, SPI Flash, SQLite3 3.38.5
九、推荐方案
嵌入式媒体存储最佳实践
- 元数据管理：使用SQLite存储文件路径、属性等元数据
- 文件存储：YAFFS2/NOR Flash存储实际媒体文件
- 小文件处理：<100KB文件可考虑BLOB存储
- 压缩策略：LZ4压缩文本/配置，媒体文件保持原始格式
- 维护机制：
- 每月执行VACUUM
- 每周检查文件系统完整性
- 每日备份关键数据
代码模板
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
// 嵌入式媒体管理系统初始化
void media_system_init(void)
{
// 1. 挂载文件系统
yaffs_mount("/media");
// 2. 初始化数据库
sqlite3 *db;
sqlite3_open("/media/media.db", &db);
sqlite3_exec(db, "PRAGMA journal_mode=WAL;", 0, 0, 0);
// 3. 创建媒体表
const char *schema = "CREATE TABLE IF NOT EXISTS media_files(...)";
sqlite3_exec(db, schema, 0, 0, 0);
// 4. 注册媒体播放器
media_player_init(db, "/media/audio");
}
|
通过文件路径存储结合SQLite元数据管理，可在保证性能的同时实现高效的媒体文件管理，特别适合资源受限的嵌入式环境。对于需要高可靠性的场景，可通过事务日志确保操作原子性。
|
