Altium Designer10个高效PCB设计技巧

1、Mil和mm转换

快捷键：Q

2、标记所有丝印名

在使用Altium Designer画PCB图的时候，发现元器件的丝印的标号都比器件本身还要大，非常占用空间，默认的字体宽度为0.254mm，高为1.5mm,其实设置成宽为0.15mm,高设置成0.8mm就可以看到，(经验值)，那接下来就是如何将PCB板上的所有丝印都改成这个值呢?

(1):选中PCB板上的任意一个元件的丝印标号，右击，选择“查找相似对象”，……在kind下面的"ObjectKind“下应该是Text，再右边选择"Same"其它都选any,然后点击“应用"…“确定”……在弹出的"PCB Inspector”对活据中的Graphical选项卡下面的Text Height选项设置为0.8mm,在TextWidth选项设置为0.125mm,然后回车即可。然后关掉PCB Inspector对话框。

3、 器件重叠

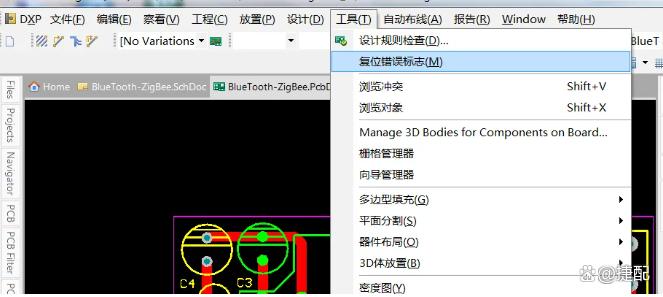

解决办法：工具》复位错误标记

4、双层板

设置每层的属性：

5、批量修改属性

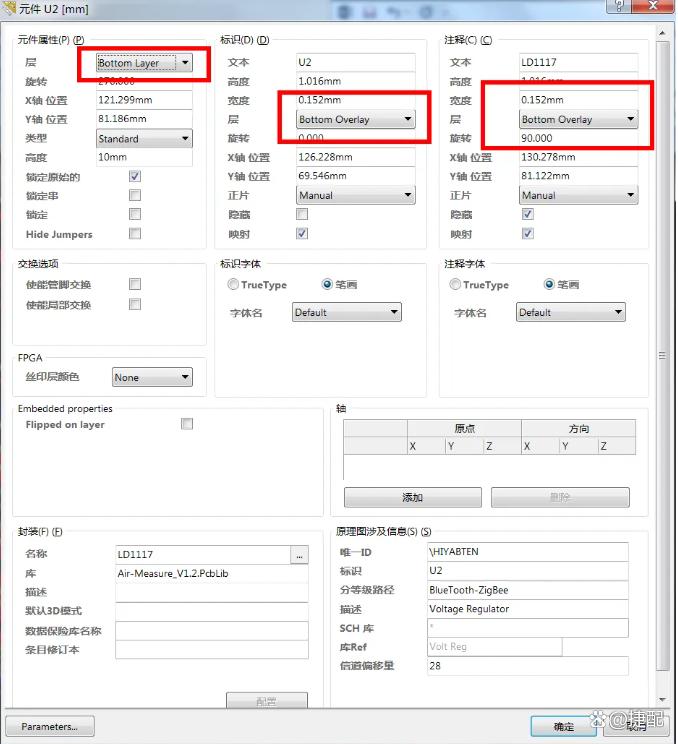

选择所要改的器件，shift+左键双击

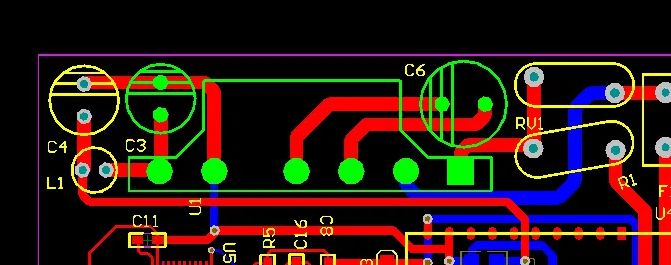

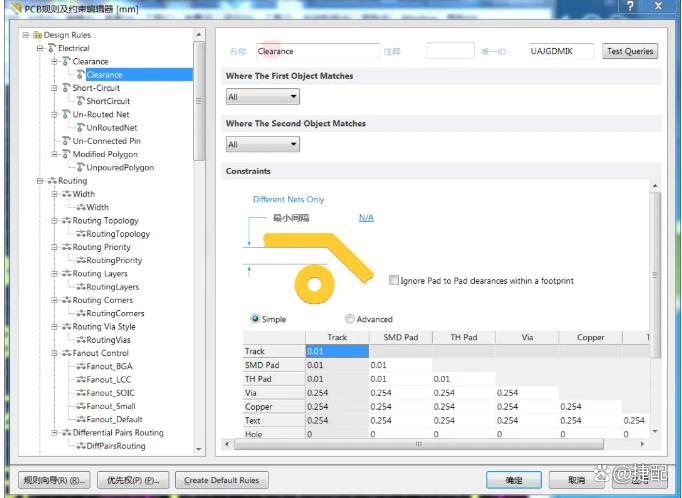

6、芯片引脚间距错误

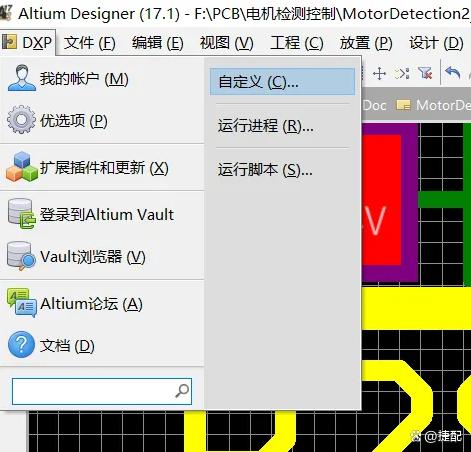

7、 自定义快捷键

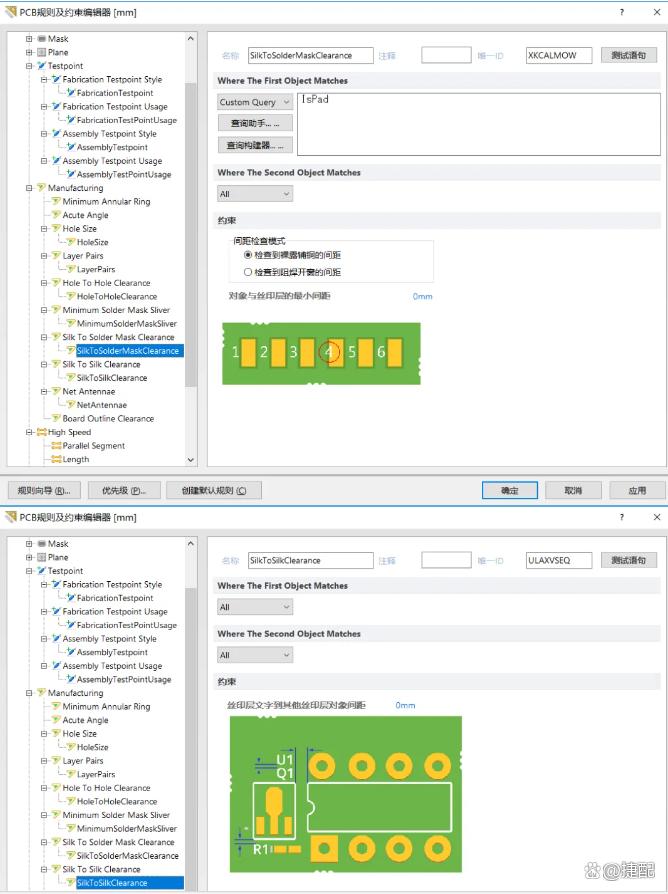

8、 Silk To Solder Mask (Clearance=0.254mm) (IsPad),(All)错误

9、keepout不能选中

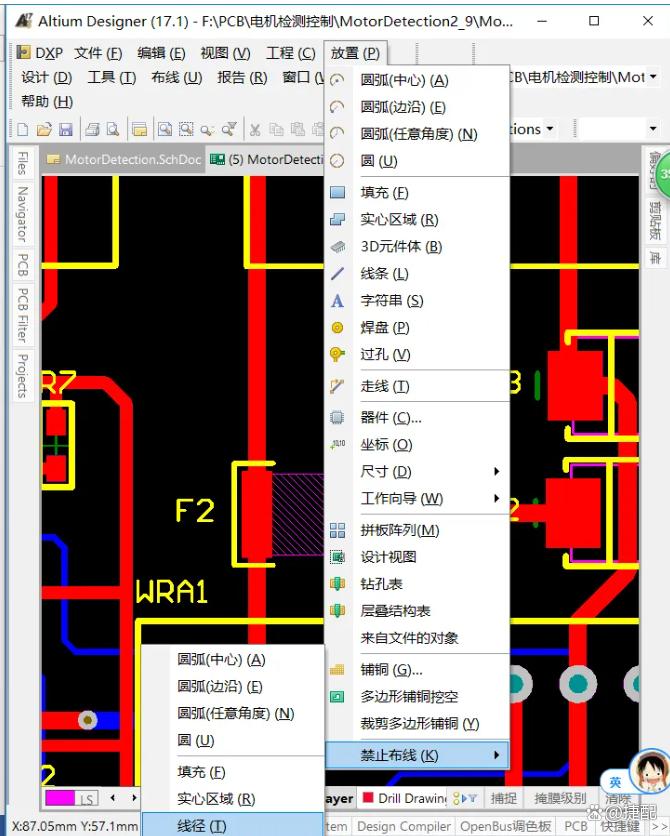

点击，然后点击“放置”

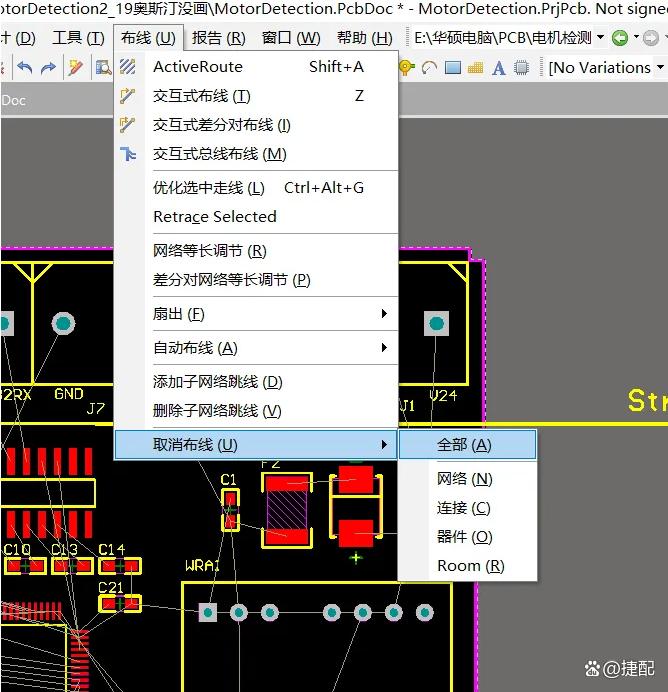

10、 清除布线

补充知识

尽管Altium Designer易于学习和使用，但许多用户并未深入掌握其精髓。目前，市面上较为流行的Altium版本包括AD9、AD10、AD13、AD14、AD15、AD16、AD17、AD18、AD19等（此处不讨论过时的protel、DXP及AD6.9等版本）。那么，这些不同版本之间究竟有何差异呢？

02AD18和AD19的新变化

AD17与之前的版本较为相似，而AD18和AD19则带来了显著的变革。首先，这两款软件是64位版本（此前均为32位），因此在性能上有所提升，特别是在3D与2D切换以及铺铜速度方面。

与旧版本相比，AD18和AD19新增了Properties菜单。这个菜单为用户提供了极大的便利，其中最值得一提的是过滤器功能。通过该功能，用户可以轻松地选择特定类型的对象（如过孔、器件或走线），从而提高操作的精确性。此外，PCB的设置、单位以及板子信息等也可以在菜单中轻松找到并进行修改。

不仅如此，Properties菜单还允许用户修改各种对象的属性。例如，当用户选中PCB上的一个CPU时，可以在菜单中查看并直接修改该元器件的所有属性。
