基于SpringBoot+七牛云+Quartz实现图片存储与定时清理

java 来源：互联网 作者：佚名 发布时间：2026-04-12 18:36:28 人浏览
摘要

一、图片存储方案 1.1 常见图片存储方案 实际项目中会拆分不同功能服务器，提升系统运行效率，图片存储常用三种方案： Nginx 搭建图片服务器 分布式文件存储系统（FastDFS、HDFS） 云存储（阿

一、图片存储方案

1.1 常见图片存储方案

实际项目中会拆分不同功能服务器，提升系统运行效率，图片存储常用三种方案：

  1. Nginx 搭建图片服务器
  2. 分布式文件存储系统（FastDFS、HDFS）
  3. 云存储（阿里云 OSS、七牛云）

本文选用七牛云对象存储，接入简单、CDN 加速快、适合中小项目快速落地。

1.2 七牛云使用流程

1.2.1 注册与实名认证

  1. 访问七牛云官网：https://www.qiniu.com/
  2. 注册账号并完成个人实名认证（创建存储空间必须认证）

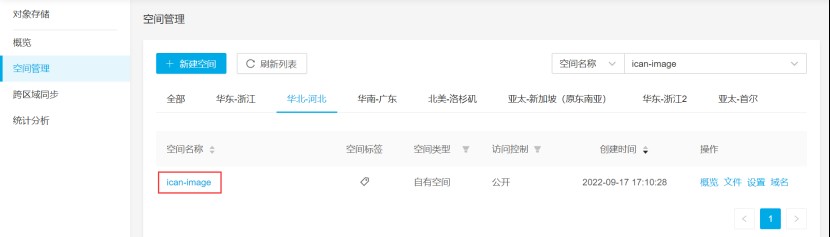

1.2.2 新建存储空间

控制台进入对象存储 KODO

  1. 创建存储空间（Bucket）：
    • 名称：3~63 位小写字母 / 数字 / 短横线
    • 存储区域：华东 / 华北 / 华南等
    • 访问控制：公开 / 私有（图片通常设为公开）

  1. 创建成功后可在文件管理查看上传资源。

1.2.3 获取 AK/SK 密钥

  1. 进入个人中心 → 密钥管理
  2. 复制 AccessKey 和 SecretKey（Java SDK 鉴权使用）

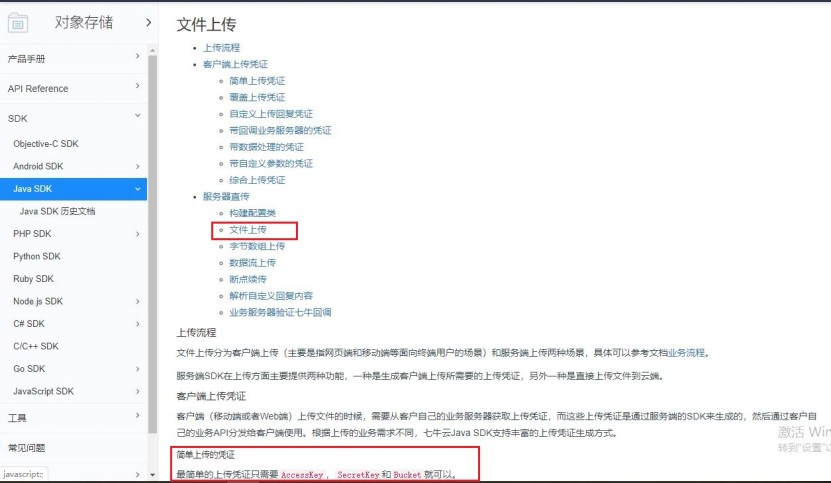

1.3 Java SDK 接入七牛云

1.3.1 引入 Maven 依赖

1

2

3

4

5

6

<!-- 七牛云SDK -->

<dependency>

    <groupId>com.qiniu</groupId>

    <artifactId>qiniu-java-sdk</artifactId>

    <version>7.7.0</version>

</dependency>

1.3.2 封装七牛云工具类

将上传、删除封装为工具类，放入公共模块（ICan-common）：

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

public class QiniuUtils {

    public static String accessKey = "你的AK";

    public static String secretKey = "你的SK";

    public static String bucket = "你的存储空间名";

    // 文件路径上传

    public static void upload2Qiniu(String filePath,String fileName){

        Configuration cfg = new Configuration(Zone.zone2()); //你自己存储空间的存储区域

        UploadManager uploadManager = new UploadManager(cfg);

        Auth auth = Auth.create(accessKey, secretKey);

        String upToken = auth.uploadToken(bucket);

        try {

            Response response = uploadManager.put(filePath, fileName, upToken);

            DefaultPutRet putRet = new Gson().fromJson(response.bodyString(), DefaultPutRet.class);

        } catch (QiniuException ex) {

            ex.printStackTrace();

        }

    }

    // 字节数组上传

    public static void upload2Qiniu(byte[] bytes, String fileName){

        Configuration cfg = new Configuration(Zone.zone2());

        UploadManager uploadManager = new UploadManager(cfg);

        Auth auth = Auth.create(accessKey, secretKey);

        String upToken = auth.uploadToken(bucket);

        try {

            Response response = uploadManager.put(bytes, fileName, upToken);

            DefaultPutRet putRet = new Gson().fromJson(response.bodyString(), DefaultPutRet.class);

        } catch (QiniuException ex) {

            ex.printStackTrace();

        }

    }

    // 删除文件

    public static void deleteFileFromQiniu(String fileName){

        Configuration cfg = new Configuration(Zone.zone2());

        Auth auth = Auth.create(accessKey, secretKey);

        BucketManager bucketManager = new BucketManager(auth, cfg);

        try {

            bucketManager.delete(bucket, fileName);

        } catch (QiniuException ex) {

            System.err.println(ex.code());

        }

    }

}

?

二、新增套餐功能（图片上传 + 多对多关联）

2.1 需求说明

套餐是检查组的集合，套餐与检查组为多对多关系，需中间表t_setmeal_checkgroup关联。新增套餐需录入：

  • 基本信息（编码、名称、价格、图片等）
  • 关联检查组

2.2 前端实现（Vue+ElementUI）

2.2.1 弹出新增窗口

点击新建按钮，清空表单并展示弹窗，同时加载所有检查组：

1

2

3

4

5

6

7

8

9

10

11

12

handleCreate(){

  this.resetForm();

  this.dialogFormVisible = true;

  // 查询所有检查组

  axios.get("/checkgroup/findAll.do").then((res)=>{

    if(res.data.flag){

      this.tableData = res.data.data;

    }else{

      this.$message.error(res.data.message);

    }

  });

}

2.2.2 图片上传与预览

使用el-upload组件，限制 JPG 格式、大小≤2MB：

1

2

3

4

5

6

7

8

9

10

11

<el-upload

  class="avatar-uploader"

  action="/setmeal/upload.do"

  :auto-upload="autoUpload"

  name="imgFile"

  :show-file-list="false"

  :on-success="handleAvatarSuccess"

  :before-upload="beforeAvatarUpload">

  <img v-if="imageUrl" :src="imageUrl" class="avatar">

  <i v-else class="el-icon-plus avatar-uploader-icon"></i>

</el-upload>

上传前校验：

1

2

3

4

5

6

7

beforeAvatarUpload(file){

  const isJPG = file.type === 'image/jpeg';

  const isLt2M = file.size / 1024 / 1024 < 2;

  if(!isJPG) this.$message.error("只能上传JPG格式！");

  if(!isLt2M) this.$message.error("图片大小不能超过2MB！");

  return isJPG && isLt2M;

}

2.3 后端实现

2.3.1 图片上传接口

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

@Controller

@RequestMapping("/setmeal")

public class SetmealController {

    @Autowired

    private JedisPool jedisPool;



    // 图片上传

    @RequestMapping("/upload")

    @ResponseBody

    public Result upload(@RequestParam("imgFile") MultipartFile imgFile){

        try {

            String originalFilename = imgFile.getOriginalFilename();

            String extention = originalFilename.substring(originalFilename.lastIndexOf("."));

            String fileName = UUID.randomUUID().toString() + extention;

            // 上传七牛云

            QiniuUtils.upload2Qiniu(imgFile.getBytes(),fileName);

            // 存入Redis（所有上传图片）

            jedisPool.getResource().sadd(RedisConstant.SETMEAL_PIC_RESOURCES,fileName);

            return new Result(true, MessageConstant.PIC_UPLOAD_SUCCESS,fileName);

        } catch (Exception e) {

            e.printStackTrace();

            return new Result(false, MessageConstant.PIC_UPLOAD_FAIL);

        }

    }

}

2.3.2 新增套餐（事务 + 多对多关联）

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

@Service

@Transactional

public class SetmealServiceImpl implements SetmealService {

    @Autowired

    private SetmealDao setmealDao;



    @Override

    public void add(Setmeal setmeal, Integer[] checkgroupIds) {

        // 新增套餐基本信息

        setmealDao.add(setmeal);

        Integer setmealId = setmeal.getId();

        // 设置套餐与检查组关联

        this.setSetmealAndCheckgroup(setmealId,checkgroupIds);

    }



    // 维护多对多关系

    private void setSetmealAndCheckgroup(Integer setmealId, Integer[] checkgroupIds) {

        if(checkgroupIds != null && checkgroupIds.length > 0){

            for (Integer checkgroupId : checkgroupIds) {

                Map<String,Integer> map = new HashMap<>();

                map.put("setmealId",setmealId);

                map.put("checkgroupId",checkgroupId);

                setmealDao.setSetmealAndCheckGroup(map);

            }

        }

    }

}

2.3.3 保存套餐后同步 Redis

1

2

3

4

5

6

7

8

9

10

11

12

13

@RequestMapping("/add")

@ResponseBody

public Result add(@RequestBody Setmeal setmeal, Integer[] checkgroupIds){

    try {

        setmealService.add(setmeal,checkgroupIds);

        // 存入Redis（已保存到数据库的图片）

        jedisPool.getResource().sadd(RedisConstant.SETMEAL_PIC_DB_RESOURCES,setmeal.getImg());

        return new Result(true, MessageConstant.ADD_SETMEAL_SUCCESS);

    }catch (Exception e){

        e.printStackTrace();

        return new Result(false, MessageConstant.ADD_SETMEAL_FAIL);

    }

}

三、定时任务组件 Quartz（重点）

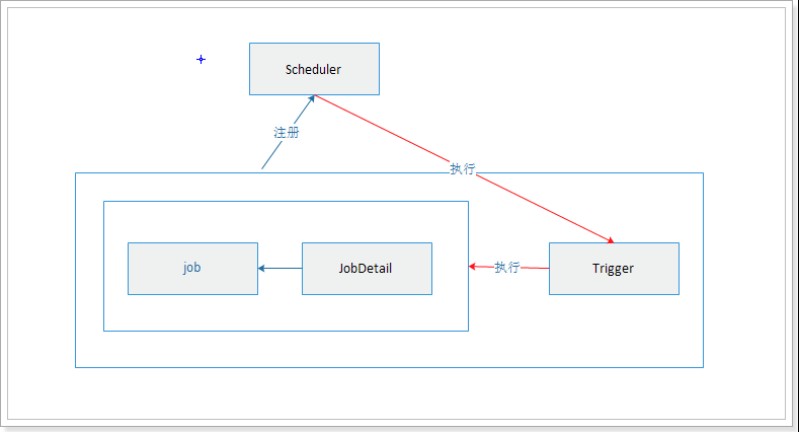

3.1 Quartz 核心概念

  1. Job：要执行的任务（清理图片）
  2. Trigger：触发器（定义执行时间）
  3. Scheduler：调度器（绑定任务与触发器）

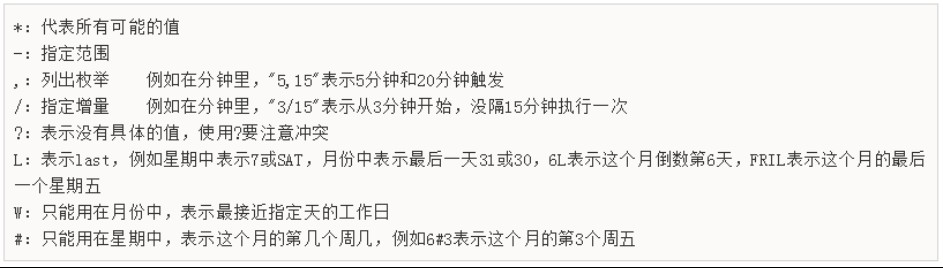

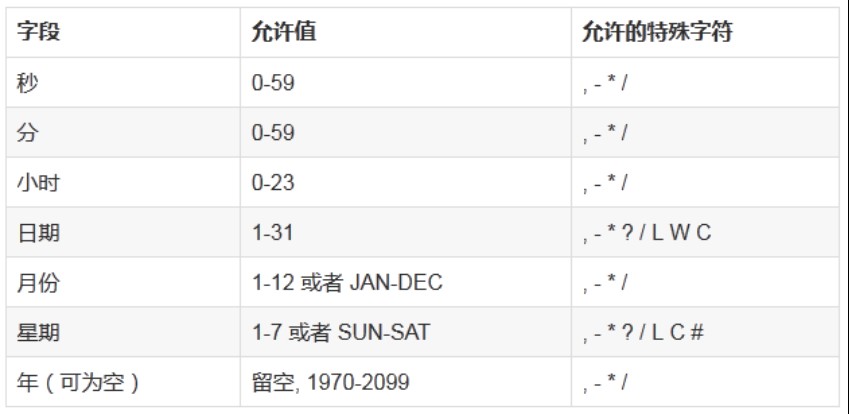

3.2 Cron 表达式

格式：秒 分 时 日 月 周 年（年可省略）常用示例：

  • 0/1 * * * * ?：每秒执行
  • 0 0 2 * * ?：每天凌晨 2 点执行
  • 0 0 0/1 * * ?：每小时执行

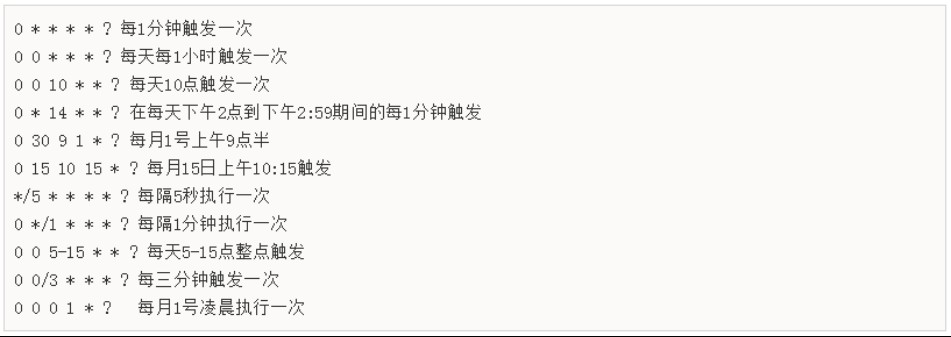

示例：

前面介绍了cron表达式，但是自己编写表达式还是有一些困难的，我们可以借助一些 cron表达式在线生成器来根据我们的需求生成表达式即可。

http://cron.qqe2.com/

3.3 SpringBoot 整合 Quartz

3.3.1 引入依赖

1

2

3

4

<dependency>

    <groupId>org.springframework.boot</groupId>

    <artifactId>spring-boot-starter-quartz</artifactId>

</dependency>

3.3.2 配置类

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

@Configuration

public class QuartzConfig {

    @Bean    //job：干什么事

    public MethodInvokingJobDetailFactoryBean jobDetail(ClearImgJob clearImgJob){

        MethodInvokingJobDetailFactoryBean bean = new MethodInvokingJobDetailFactoryBean();

        bean.setTargetObject(clearImgJob);

        bean.setTargetMethod("clearImg");

        return bean;

    }



    @Bean    //trigger：什么时候

    public CronTriggerFactoryBean trigger(MethodInvokingJobDetailFactoryBean jobDetail){

        CronTriggerFactoryBean bean = new CronTriggerFactoryBean();

        bean.setCronExpression("0 0 2 * * ?"); // 每天凌晨2点

        bean.setJobDetail(jobDetail.getObject());

        return bean;

    }



    @Bean    //scheduler：什么时候干什么事

    public SchedulerFactoryBean scheduler(CronTriggerFactoryBean trigger){

        SchedulerFactoryBean bean = new SchedulerFactoryBean();

        bean.setTriggers(trigger.getObject());

        return bean;

    }

}



?

四、定时清理垃圾图片（核心）

4.1 垃圾图片产生原因

用户上传图片后未提交套餐，图片存于七牛云但无数据库记录，成为垃圾文件。

4.2 清理思路

  1. Redis 集合 A：setmealPicResources（所有上传图片）
  2. Redis 集合 B：setmealPicDbResources（已保存数据库图片）
  3. 求差集：A - B = 垃圾图片
  4. 定时删除七牛云 + Redis 中的垃圾文件

4.3 清理任务实现

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

@Component

public class ClearImgJob {

    @Autowired

    private JedisPool jedisPool;



    public void clearImg(){

        // 计算差集

        Set<String> garbageImg = jedisPool.getResource().sdiff(

                RedisConstant.SETMEAL_PIC_RESOURCES,

                RedisConstant.SETMEAL_PIC_DB_RESOURCES);



        if(garbageImg != null){

            for (String imgName : garbageImg) {

                // 删除七牛云文件

                QiniuUtils.deleteFileFromQiniu(imgName);

                // 删除Redis记录

                jedisPool.getResource().srem(RedisConstant.SETMEAL_PIC_RESOURCES,imgName);

                System.out.println("清理垃圾图片：" + imgName);

            }

        }

    }

}



?

五、总结

  1. 图片存储：选用七牛云对象存储，接入简单、CDN 加速、支持 Java SDK。
  2. 套餐管理：多对多关联检查组，支持图片上传预览、分页查询。
  3. 垃圾清理：基于 Redis 集合差集定位垃圾图片，Quartz 定时自动清理，节省存储资源。

本文完整实现预约系统套餐管理的图片存储与定时清理，可直接复用至同类项目。
